數控車床加工零件，教你操作刀尖圓弧半徑補償

數控車床加工的時候除了會編程，對刀操作，然而在普通車床上控制外圓的尺寸精度主要是通過操作者的經驗，而在數控車床上外圓的尺寸精度主要通過程序或系統里的磨耗來控制，所以這就顯示出數控車床在控制尺寸精度上的優勢。

什么是刀尖圓弧半徑補償

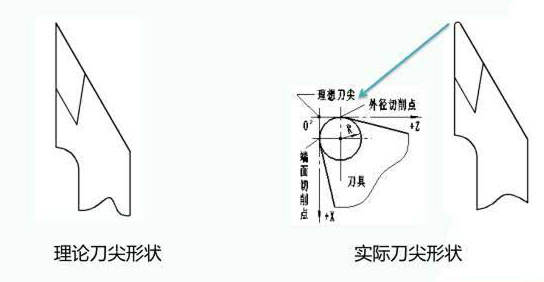

編程時，通常都將車刀刀尖作為一個點來考慮，但實際上刀尖處存在圓角，當按理論刀尖點編出的程序進行端面、外徑、內徑等與軸線平行或垂直的表面加工時，是不會道理誤差的，但在實際加工中進行倒角、錐面及圓弧切削時，則會產生少切或過切現象，消除這種誤差的方法稱為刀尖圓弧半徑補償。

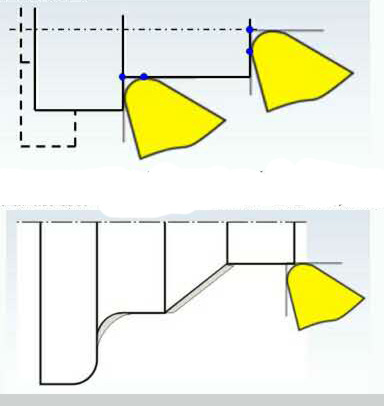

刀尖圓角對加工的影響

加工臺階或端面：對加工表面的尺寸和形狀影響不大，但在端面的中心位置和臺階的清角位置會產生殘留誤差。

加工圓錐面：對錐面不會產生影響，但會產生明顯的位置誤差。

加工圓弧：會對圓弧的圓度和弧度半徑產生影響，會產生過切或欠切的現象。

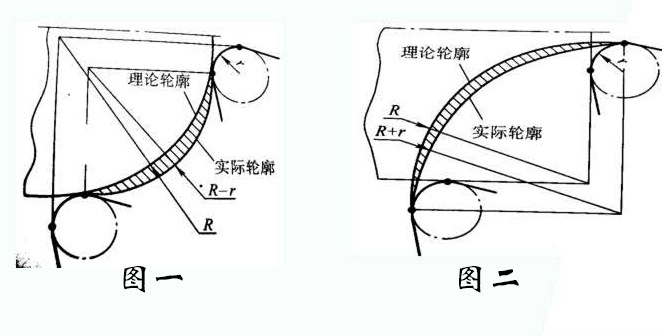

下圖為切削外凸圓弧的欠切削現象

下圖為切削凹圓弧時則會產生欠切削現象

刀尖圓弧半徑補償指令

G41 G01/G00X-Z- 刀尖圓弧半徑左補償

G42 G01/G00X-2- 刀尖圓弧半徑右補償

G40 G01/G00X-Z- 取消刀尖圓弧半徑補償

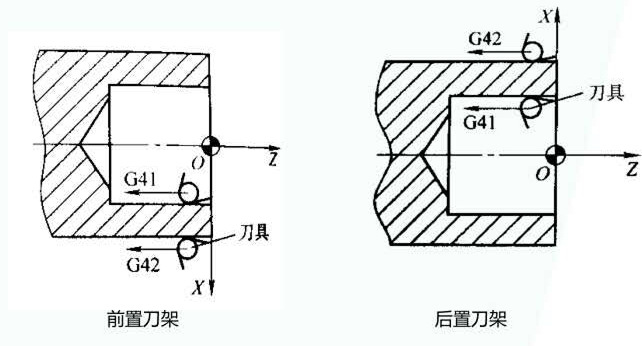

判別方法一沿著刀具運動方向看，刀具在工件的左側稱為左補償。

判別方法—沿著刀具的動動方向看，刀具在工件的右側稱為右補償。

刀尖圓弧半徑補償注意事項

1.G40.G41.G42只能用G00、G01結合編程，不能用G02、G03等其它指令結合編輯。

2.G42、G41、G40都是模態代碼，可相互注銷，G42、G41只能靠G40注銷。

3.G71-G76指令不執行刀尖圓弧半徑補償。

4.當輸入刀補數據時給的是負值，則G41、G42互相轉化。

5.G41、G42指令不要重復規定，否則會產生一種特殊的補償。

刀尖圓弧半徑補償輸入

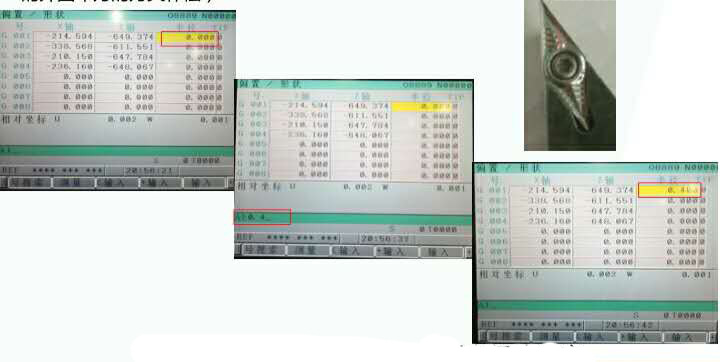

選擇OFS/SET按鍵，進入刀偏形狀界面，在對應的刀具號“半徑（R）”欄中輸入相應的刀尖圓弧半徑值。（例：輸入一把圓弧半徑為0.4的外圓車刀的刀尖補償）

選擇刀尖方位

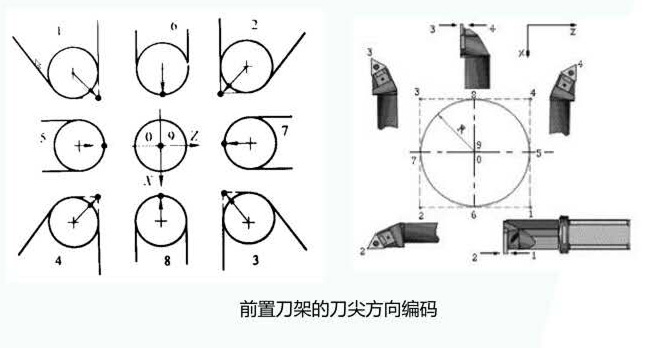

在設置半徑補償值時，還要設置刀尖位置碼，指定偏碼值的方法參考圖，車刀形狀和位置共有九種，分別用參數T1-T9輸入到刀具數據庫中。

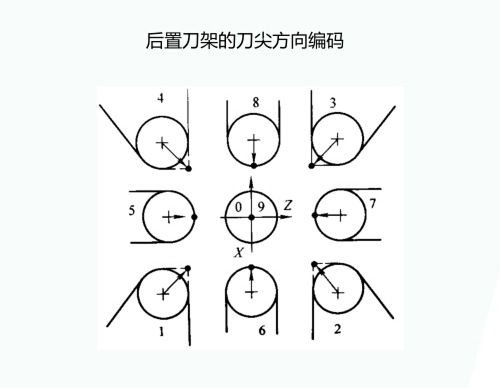

后置刀架的刀尖方向編碼

刀尖方位輸入

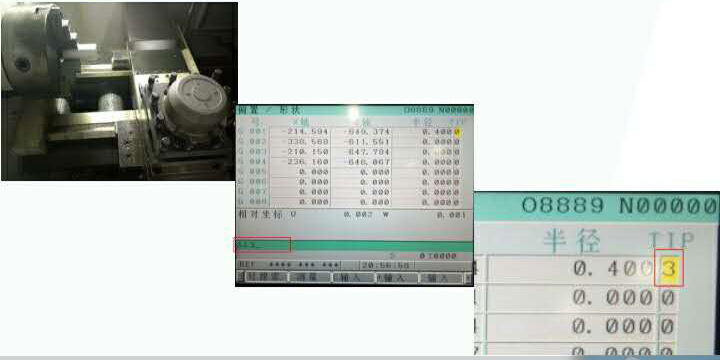

選擇OFS/SET按鍵，進入刀偏形狀界面，在對應的刀具號刀尖方位（TIP）欄中輸入相應的刀尖方位編碼即可。

添加磨耗

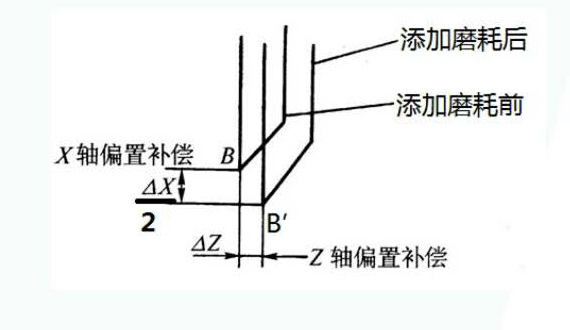

刀具使用過程會產生磨損，致使工件尺寸發生變化，因此刀具磨損需要補償，刀具磨損補償相當于位置補償，其實質是位置發生了變化。

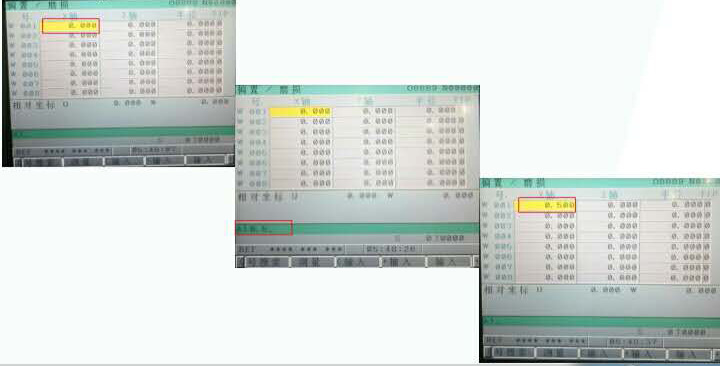

選擇OFS/SET按鍵，進入刀偏磨損界面，在對應的刀具號X軸欄中輸入相應的磨耗值即可，X軸方向磨耗輸入為直徑值。

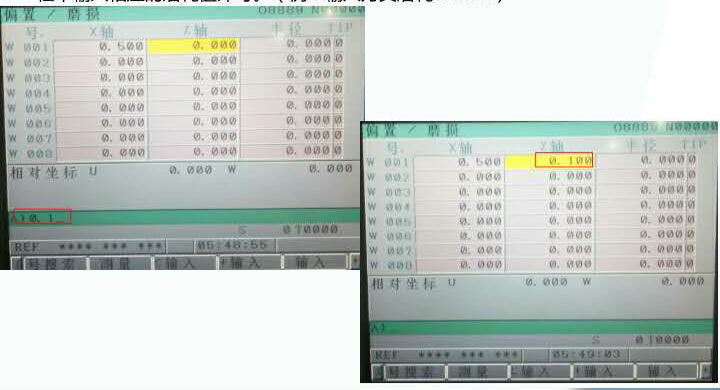

選擇OFS/SET按鍵，進入刀偏磨損界面，在對應的刀具號Z軸欄中輸入相應的磨耗值即可。

以上便是數控車床加工零件，教你操作刀尖圓弧半徑補償?shù)慕榻B希望可以幫助到大家，更多的數控知識，請關注我們。
